福州大學教授 林維明


　　為了抑制輸出到LED負載的低頻紋波，通常采取以下抑制低頻輸出紋波方案：



　　a.采樣兩級電路，前級負責功率因數校正，后級負責DC-DC變換。兩級方案在保證了良好的PFC性能的同時，能夠獲得適合的輸出電壓范圍和平穩的輸出電流。然而兩級變換意味著采用了較多的主功率器件與控制IC，這增加了LED驅動器的成本，也影響了驅動器效率；



　　b.加大輸出電解電容。這種方式一方面增加了電路的成本與體積，另一方面在低溫環境下容值減小，可靠性不高；



　　c.串聯線性開關管。開關管工作在導通電阻可變的線性區，通過改變導通電阻來調節輸出電流。這種犧牲效率的去紋波方式應用范圍有限，另外當開關管工作在飽和區時，寄生電感會引起輸出電流的震蕩；



　　d.引入輔助電路。其基本原理可以分為兩種：1.電壓分擔型；2.電流分擔型。

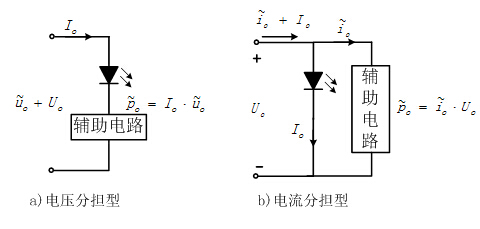

　　輔助變換器抑制輸出紋波原理圖



　　但是已有的方法存在控制復雜，主功率元件多等缺點，不適于工程應用。會上，林維明介紹了一種輔助CCMBoost電路與反激變換器復合，提高去紋波能力；控制簡單，控制特性好；綜合兼顧輸入特性與輸出特性；取得了高效率、高功率因數、控制簡單、光效高、LED照明光學特性好、輸出紋波低的優良光電特性。



　　高性能價格比的單級復合型低輸出紋波的LED驅動電路，將使得未來LED照明行業實現一個可降低成本、高可靠性、壽命長、光效高和舒適光學特性的驅動電源成為可能，具有克服與改善LED照明系統的一個主要短板之處的重要意義。
