近期，QLED平臺的發(fā)表的河南大學杜祖亮教授課題組研究成果“Synchronous Outcoupling of TriColored Light for UltraBright White Quantum Dot LightEmitting Diodes by Using External Wrinkle Pattern”在Advanced Optical Materials (IF= 9.926, JCR一區(qū))上發(fā)表。

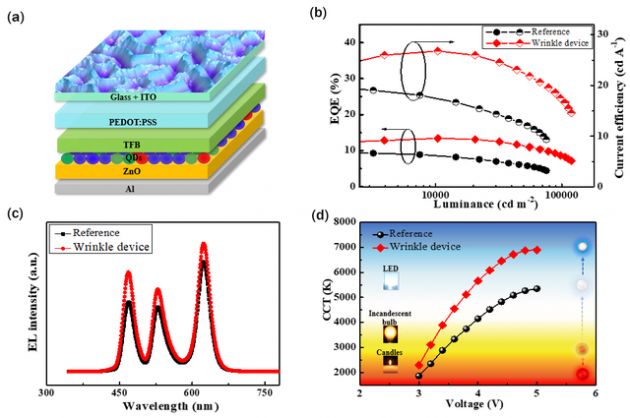

利用自組裝的方法制備了褶皺結(jié)構(gòu)作為白光QLED器件的外結(jié)構(gòu)，褶皺結(jié)構(gòu)可有效增強白光QLED器件的光耦合效率，白光器件的EQE、電流效率和亮度從9.68 %、19.9 cd A-1和88181 cd m-2提高至13.41%，26.8 cd A-1和136207 cd m-2。紅綠藍量子點作為并聯(lián)結(jié)構(gòu)產(chǎn)生的高電流密度和對紅綠藍陷入光的有效提取是獲得超高亮度白光QLED的原因。標準白光器件的色溫范圍為1863 K5371 K，褶皺白光器件的色溫范圍為2291 K6912 K；與標準器件相比，褶皺器件的色溫可以覆蓋從純白光（5115 K）到冷白光（6912 K）的更寬范圍。這項工作為白光QLED的光提取和色溫調(diào)控提供了一種獨特而有效的方法。

博士研究生戚輝和王書杰博士為論文的共同第一作者，杜祖亮教授是本文的通訊作者。本工作得到國家自然科學基金委、河南省科技廳和河南大學的經(jīng)費支持。

來源：河南大學



文章鏈接：



https://doi.org/10.1002/adom.202102494
